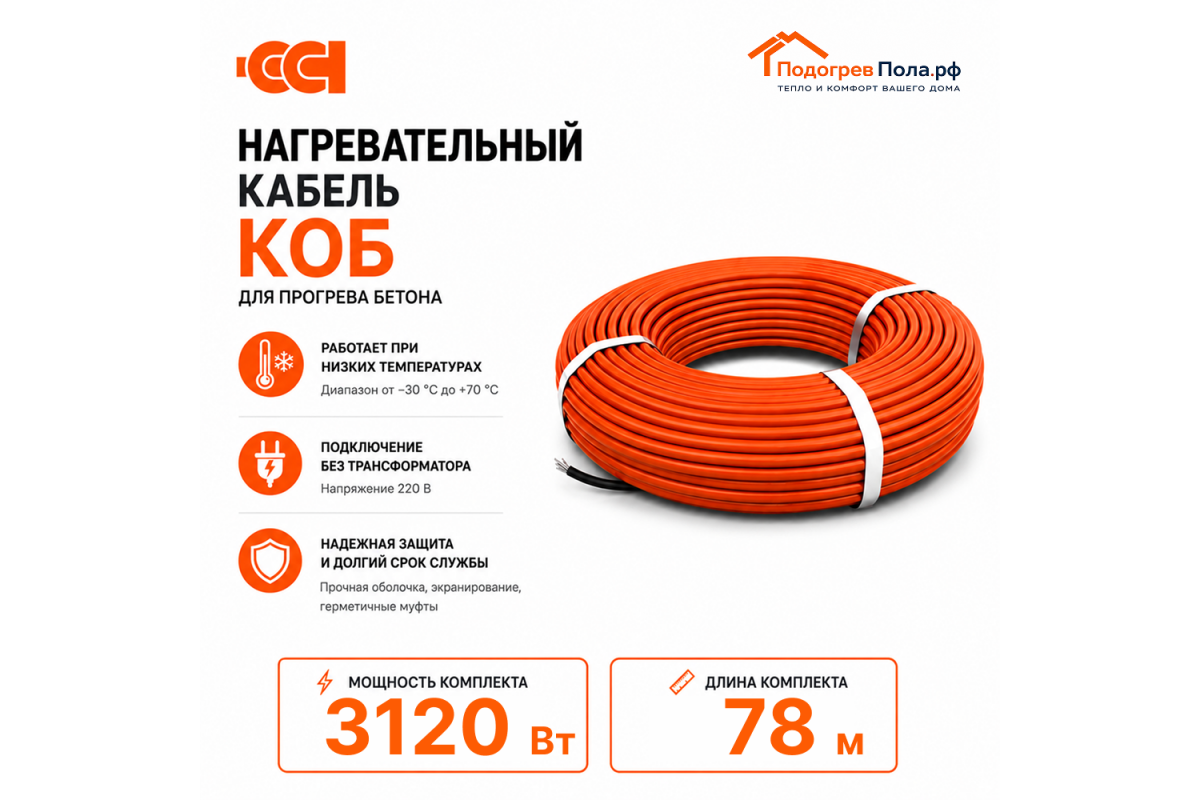

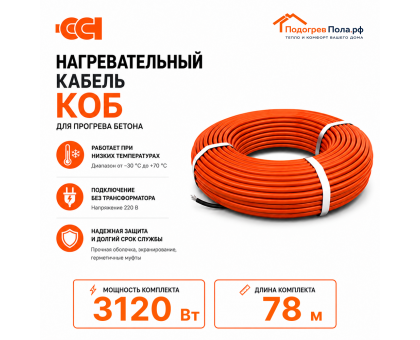

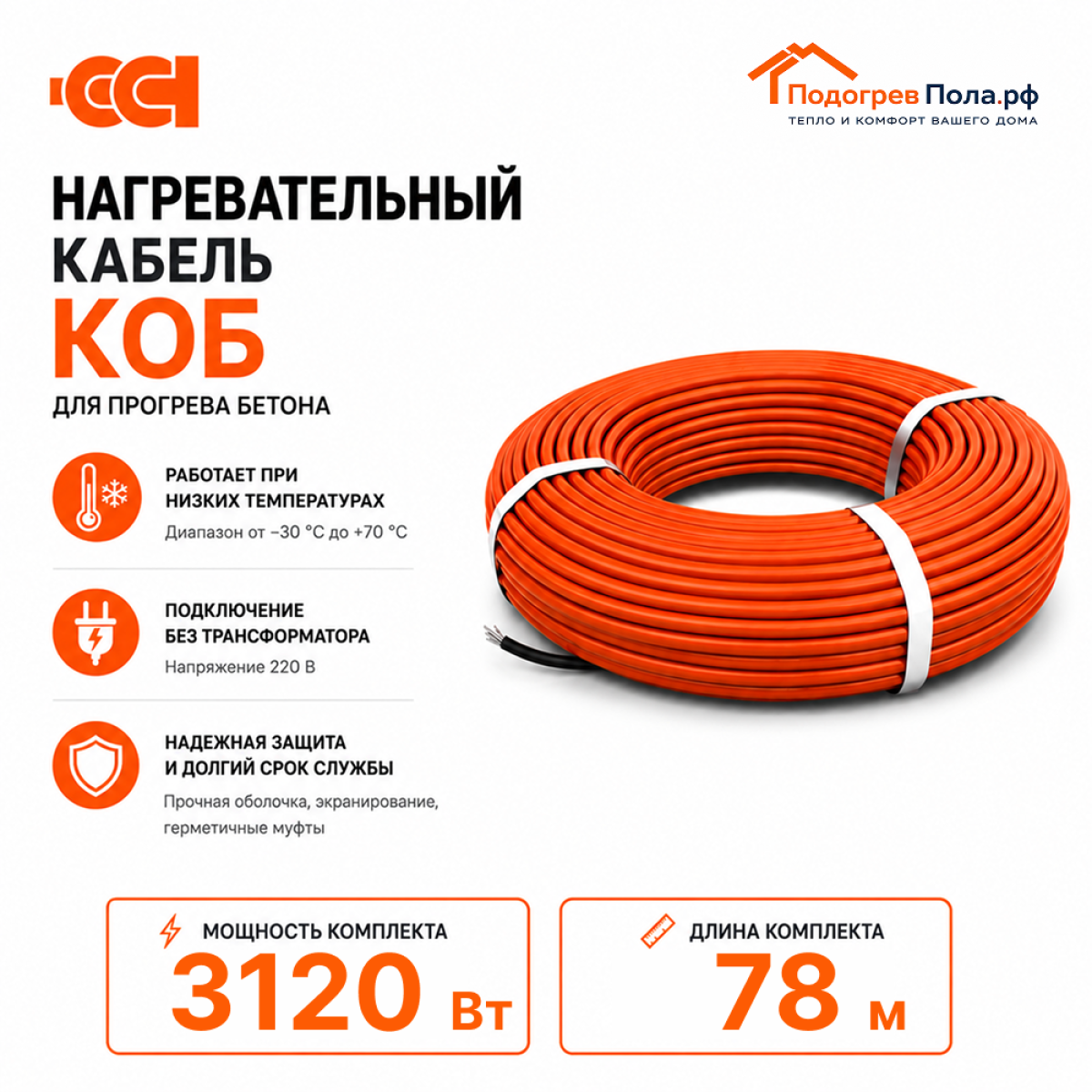

Греющий кабель для прогрева бетона 40КОБ — 78 м, 3120 Вт
40КОБ-2-01-0780-020 — готовая двухжильная резистивная нагревательная секция для электрического прогрева бетона при зимнем бетонировании. Длина нагревательной части составляет 78 м, линейная мощность — 40 Вт/м, номинальная мощность секции — 3120 Вт.
Кабель устанавливается внутри бетонной конструкции до заливки смеси и рассчитан на питание от сети 220–240 В. Понижающий прогревочный трансформатор для этой секции не требуется. 40КОБ применяется при устройстве фундаментов, ростверков, монолитных плит, перекрытий, стен, колонн, лестниц и других бетонных и железобетонных конструкций.
Готовая секция 78 метров для подключения к 220–240 В
40КОБ представляет собой готовое изделие фиксированной длины. Секция состоит из одного непрерывного двухжильного нагревательного кабеля без ответвлений, соединительной и концевой муфт, а также установочного провода длиной 2 м.
Нагревательный кабель раскладывается змейкой на арматурном каркасе. Нагревательную часть нельзя произвольно укорачивать, наращивать или разрезать — длина и электрические параметры секции рассчитаны производителем.
Мощность 40КОБ длиной 78 метров
При линейной мощности 40 Вт/м номинальная мощность секции составляет:
78 м × 40 Вт/м = 3120 Вт
Номинальная мощность нагревательной секции 40КОБ длиной 78 м составляет 3,12 кВт.
При использовании нескольких секций их мощности суммируются. Это необходимо учитывать при расчёте питающей линии, коммутационной и защитной аппаратуры.
Сколько бетона можно прогреть кабелем 40КОБ 78 м
Для предварительной оценки количества кабеля можно выполнить расчёт по требуемой удельной мощности прогрева. Например, если для конкретного объекта предварительно принять 1 кВт на 1 м³ бетона, необходимая длина составит:
1000 Вт ÷ 40 Вт/м = 25 м кабеля на 1 м³.
Секция 40КОБ длиной 78 м имеет номинальную мощность 3120 Вт. При том же условном расчётном значении:
3120 Вт ÷ 1000 Вт/м³ = 3,12 м³ бетона.
Важно: 3,12 м³ — пример предварительного расчёта, а не фиксированный объём бетона для этой секции. Требуемая мощность зависит от температуры наружного воздуха, размеров и геометрии конструкции, теплоизоляции опалубки, теплопотерь и необходимого температурного режима прогрева.
Монтаж греющего кабеля 40КОБ
Секцию раскладывают одной непрерывной змейкой и закрепляют на арматурном каркасе до заливки бетонной смеси. У нагревательного кабеля нет ответвлений: соседние участки одной секции располагаются параллельно друг другу и не должны пересекаться или соприкасаться.
Минимальный радиус однократного изгиба кабеля составляет 35 мм. При раскладке необходимо соблюдать предусмотренное производителем расстояние между соседними нитками кабеля. До бетонирования проверяют электрические параметры секции и целостность изоляции.
После заливки нагревательная часть оказывается внутри бетонной конструкции и передаёт тепло окружающему бетону. Включать нагревательный кабель в бухте или смотанном состоянии нельзя. После завершения предусмотренного режима прогрева питание отключается, а нагревательная секция остаётся внутри монолита.
Основные характеристики 40КОБ 78 м
- модель: 40КОБ-2-01-0780-020;
- длина нагревательной части: 78 м;
- линейная мощность: 40 Вт/м;
- номинальная мощность: 3120 Вт (3,12 кВт);
- напряжение питания: 220–240 В;
- сопротивление секции при +20 °C: 13,92–16,12 Ом;
- длина установочного провода: 2 м;
- минимальная температура монтажа: −30 °C;
- максимальная рабочая температура: +70 °C;
- минимальный радиус однократного изгиба: 35 мм;
- степень пылевлагозащиты: IP67;
- механический класс: M2;
- назначение: электрический прогрев бетона и железобетонных конструкций.
Другие длины и мощности представлены в разделе греющий кабель для прогрева бетона. Это позволяет подобрать одну или несколько готовых секций 40КОБ под расчётную мощность конкретной конструкции.
