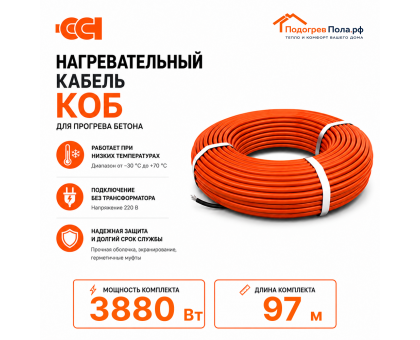

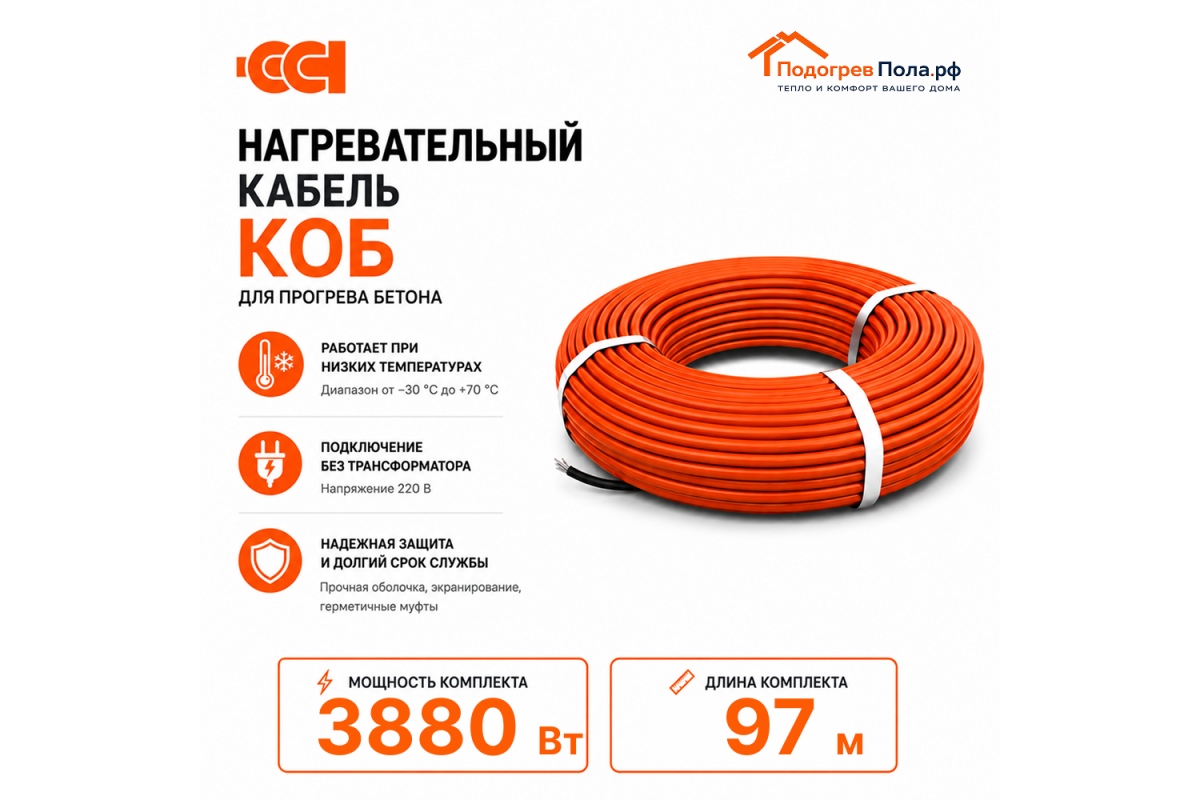

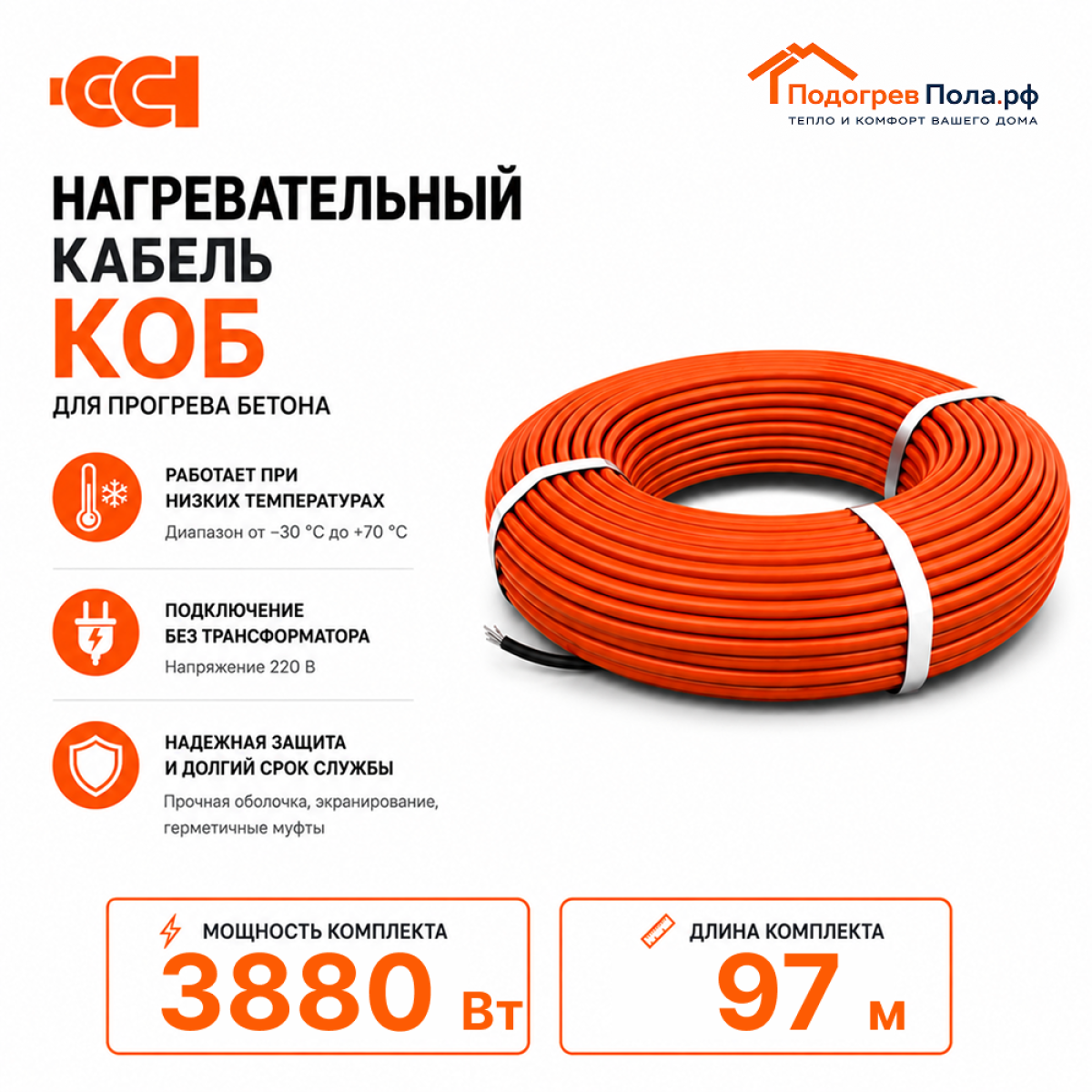

Греющий кабель для прогрева бетона 40КОБ — 97 м, 3880 Вт
40КОБ-2-01-0970-020 — готовая двухжильная резистивная нагревательная секция для электрического прогрева бетона при зимнем бетонировании. Длина нагревательной части составляет 97 м, линейная мощность — 40 Вт/м, номинальная мощность секции — 3880 Вт (3,88 кВт).
Кабель устанавливается внутри бетонной конструкции до заливки смеси и рассчитан на питание от сети 220–240 В. Понижающий прогревочный трансформатор для этой секции не требуется. 40КОБ применяется при устройстве фундаментов, ростверков, монолитных плит, перекрытий, стен, колонн, лестниц и других бетонных и железобетонных конструкций.
Готовая секция 97 метров для подключения к 220–240 В
40КОБ представляет собой готовое изделие фиксированной длины. Секция состоит из одного непрерывного двухжильного нагревательного кабеля без ответвлений, концевой и соединительной муфт, а также установочного провода длиной 2 м.
Нагревательный кабель раскладывается змейкой на арматурном каркасе. Нагревательную часть нельзя произвольно укорачивать, наращивать или разрезать — электрические параметры рассчитаны для секции установленной длины.
Мощность 40КОБ длиной 97 метров
При линейной мощности 40 Вт/м номинальная мощность секции составляет:
97 м × 40 Вт/м = 3880 Вт
Номинальная мощность нагревательной секции 40КОБ длиной 97 м составляет 3,88 кВт.
По паспортным данным стартовая мощность секции 40КОБ-2-01-0970-020 при температуре +5 °C составляет 4900 Вт. Стартовую нагрузку необходимо учитывать при расчёте питающей линии и защитной аппаратуры, особенно при одновременном подключении нескольких секций.
Сколько бетона можно прогреть кабелем 40КОБ 97 м
Для предварительного подбора можно выполнить расчёт по требуемой удельной мощности. Например, если для конкретного объекта принять расчётное значение 1 кВт на 1 м³ бетона, необходимая длина кабеля составит:
1000 Вт ÷ 40 Вт/м = 25 м кабеля на 1 м³.
Секция длиной 97 м имеет номинальную мощность 3880 Вт. При том же условном расчётном значении:
3880 Вт ÷ 1000 Вт/м³ = 3,88 м³ бетона.
Важно: 3,88 м³ — пример предварительного расчёта, а не фиксированный объём бетона для этой секции. Необходимая мощность зависит от температуры воздуха, размеров и геометрии конструкции, теплоизоляции опалубки, теплопотерь и требуемого температурного режима прогрева.
Монтаж греющего кабеля 40КОБ
Секцию раскладывают одной непрерывной змейкой и закрепляют на арматурном каркасе до заливки бетонной смеси. Кабель не имеет ответвлений. Соседние участки одной секции не должны пересекаться, соприкасаться или располагаться ближе допустимого расстояния.
Расстояние между нитками нагревательного кабеля должно составлять не менее 70 мм, минимальный допустимый радиус однократного изгиба — 35 мм. До и после монтажа необходимо проверить сопротивление нагревательных жил и сопротивление изоляции.
Включать секцию, смотанную в бухту, запрещается. После заливки нагревательная часть работает непосредственно внутри бетонной конструкции. После завершения предусмотренного режима прогрева питание отключается, а кабель остаётся внутри монолита.
Основные характеристики 40КОБ 97 м
- модель: 40КОБ-2-01-0970-020;
- длина нагревательной части: 97 м;
- линейная мощность: 40 Вт/м;
- номинальная мощность при +20 °C: 3880 Вт (3,88 кВт);
- стартовая мощность при +5 °C: 4900 Вт;
- напряжение питания: 220–240 В, 50 Гц;
- сопротивление секции при +20 °C: 9,39–10,87 Ом;
- длина установочного провода: 2 м;
- минимальная температура монтажа: −30 °C;
- максимальная рабочая температура: +70 °C;
- минимальный радиус однократного изгиба: 35 мм;
- минимальное расстояние между нитками: 70 мм;
- степень пылевлагозащиты: IP67;
- механический класс: M1;
- назначение: электрический прогрев бетона при монолитном строительстве.
Подключение секции должно выполняться с защитным заземлением и через УЗО с номинальным током срабатывания не более 30 мА. При использовании нескольких секций необходимо заранее рассчитать их суммарную электрическую нагрузку.
