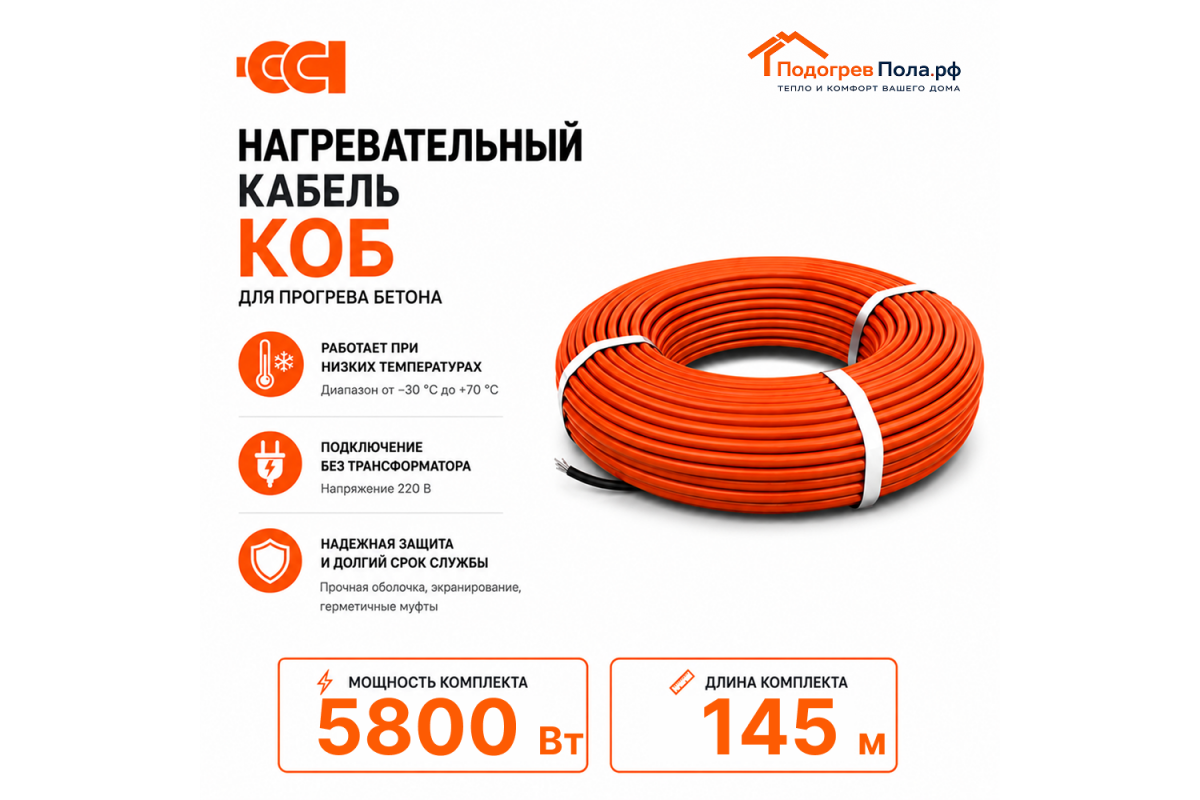

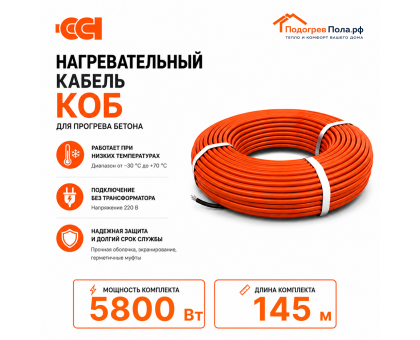

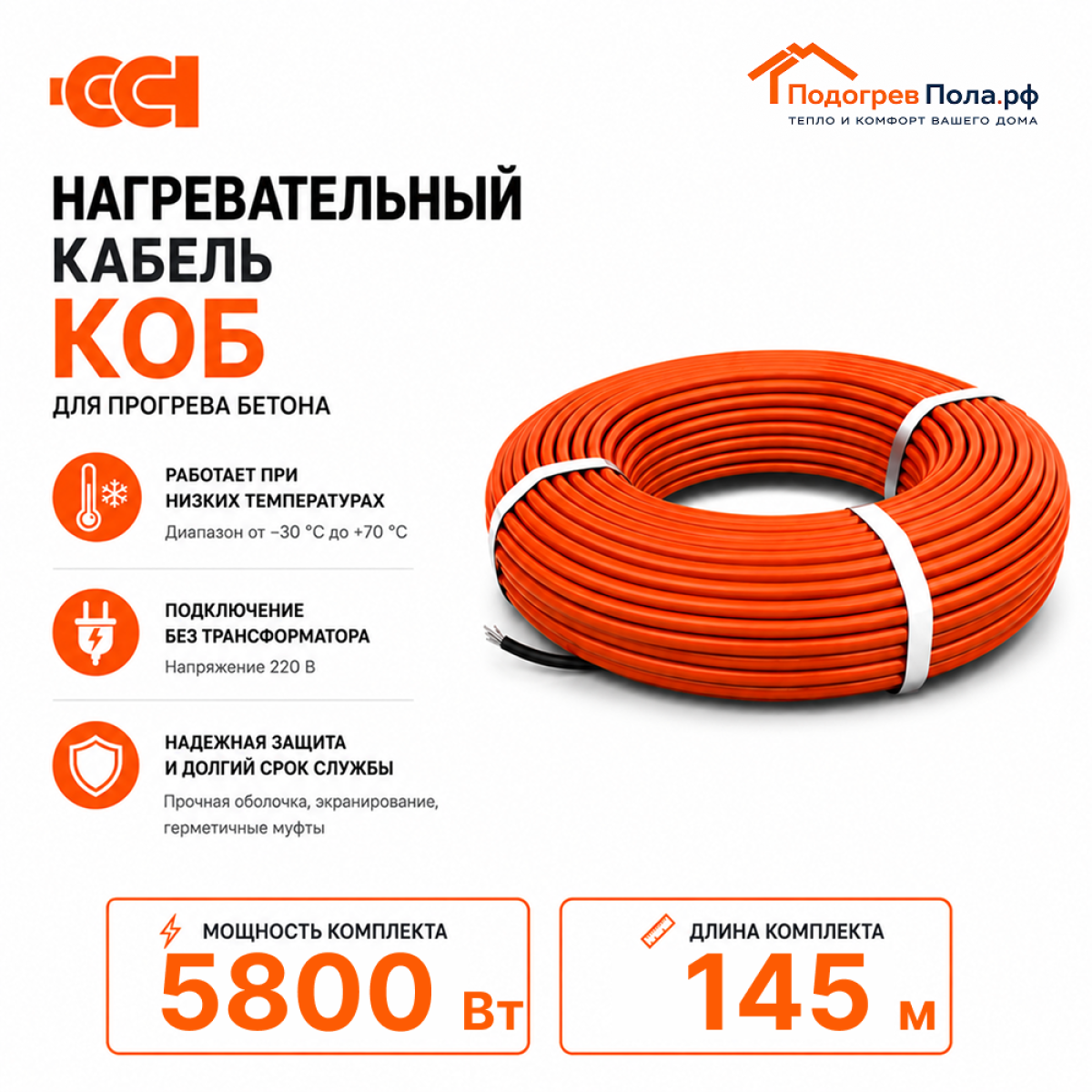

Греющий кабель для прогрева бетона 40КОБ — 145 м, 5800 Вт
40КОБ-2-01-1450-020 — готовая двухжильная резистивная нагревательная секция для электрического прогрева бетона при зимнем бетонировании. Длина нагревательной части составляет 145 м, линейная мощность — 40 Вт/м, номинальная мощность секции — 5800 Вт (5,8 кВт).
Кабель устанавливается внутри бетонной конструкции до заливки смеси и рассчитан на питание от сети 220–240 В, 50 Гц. Понижающий прогревочный трансформатор для секции не требуется. 40КОБ применяется при устройстве фундаментов, ростверков, монолитных плит и перекрытий, стен, колонн и других бетонных и железобетонных конструкций.
Готовая секция 145 метров
40КОБ представляет собой готовое изделие фиксированной длины. Секция состоит из одного непрерывного двухжильного нагревательного кабеля без ответвлений, концевой и соединительной муфт, а также установочного провода длиной 2 м.
Нагревательный кабель раскладывается змейкой на арматурном каркасе. Нагревательную часть нельзя произвольно укорачивать, наращивать или изменять её конструкцию — электрические параметры рассчитаны для секции установленной длины.
Мощность 40КОБ длиной 145 метров
При линейной мощности 40 Вт/м номинальная мощность секции составляет:
145 м × 40 Вт/м = 5800 Вт
Номинальная мощность секции 40КОБ длиной 145 м составляет 5,8 кВт.
При использовании нескольких нагревательных секций их мощности суммируются. Питающую линию, коммутационную и защитную аппаратуру необходимо подбирать с учётом общей электрической нагрузки системы прогрева.
Сколько бетона можно прогреть кабелем 40КОБ 145 м
Для предварительного подбора количества кабеля можно выполнить расчёт по требуемой удельной мощности. Например, если для конкретного объекта предварительно принять 1 кВт на 1 м³ бетона, расчётная длина составит:
1000 Вт ÷ 40 Вт/м = 25 м кабеля на 1 м³.
Секция 40КОБ длиной 145 м имеет номинальную мощность 5800 Вт. При том же условном расчётном значении:
5800 Вт ÷ 1000 Вт/м³ = 5,8 м³ бетона.
Важно: 5,8 м³ — пример предварительного расчёта, а не фиксированный объём бетона для секции 145 м. Требуемая мощность зависит от температуры наружного воздуха, размеров и геометрии конструкции, теплоизоляции опалубки, теплопотерь и требуемого температурного режима прогрева.
Монтаж греющего кабеля 40КОБ
Секцию раскладывают одной непрерывной змейкой и закрепляют на арматурном каркасе до заливки бетонной смеси. Нагревательный кабель не имеет ответвлений. Соседние участки одной секции не должны пересекаться или соприкасаться.
Расстояние между соседними нитками нагревательного кабеля должно составлять не менее 70 мм, минимальный допустимый радиус однократного изгиба — 35 мм. До и после монтажа необходимо проверить электрическое сопротивление нагревательных жил и сопротивление изоляции.
Включать секцию в бухте или смотанном состоянии запрещается. После заливки нагревательная часть работает внутри бетонной конструкции и остаётся в монолите после завершения прогрева.
Основные характеристики 40КОБ 145 м
- модель: 40КОБ-2-01-1450-020;
- длина нагревательной части: 145 м;
- линейная мощность: 40 Вт/м;
- номинальная мощность: 5800 Вт (5,8 кВт);
- напряжение питания: 220–240 В, 50 Гц;
- сопротивление секции при +20 °C: 7,39–8,56 Ом;
- длина установочного провода: 2 м;
- минимальная температура монтажа: −30 °C;
- максимальная рабочая температура: +70 °C;
- минимальный радиус однократного изгиба: 35 мм;
- минимальное расстояние между нитками: 70 мм;
- степень пылевлагозащиты: IP67;
- механический класс: М2;
- назначение: электрический прогрев бетона и железобетонных конструкций.
Подключение секции выполняется с защитным заземлением и через УЗО с номинальным током срабатывания не более 30 мА. Для системы из нескольких секций необходимо заранее рассчитать суммарную электрическую нагрузку.
