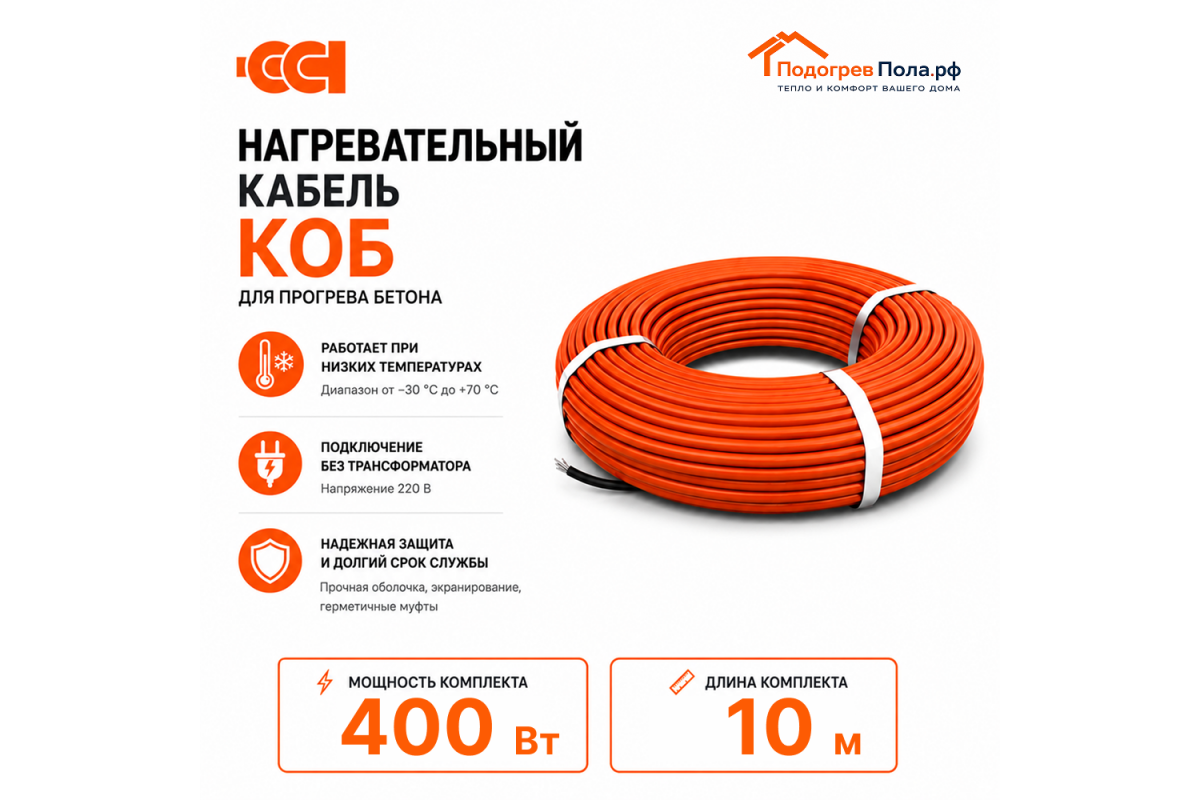

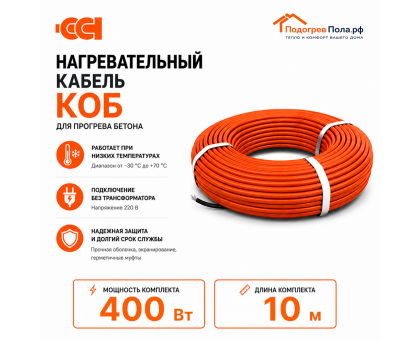

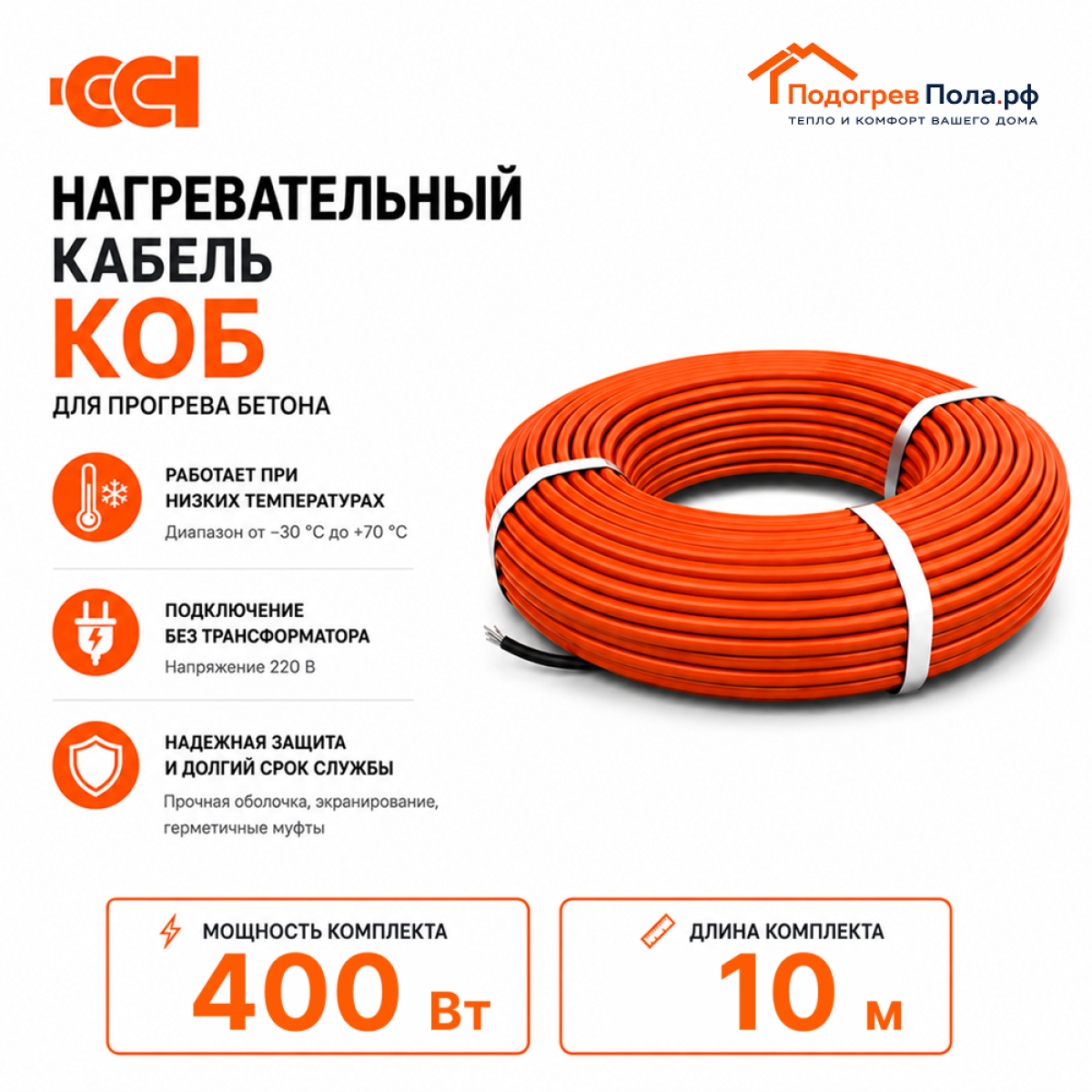

Греющий кабель для прогрева бетона 40КОБ — 10 м, 400 Вт
40КОБ-2-01-0100-020 — готовая двухжильная резистивная нагревательная секция для электрического прогрева бетона при зимнем бетонировании. Длина нагревательной части составляет 10 м, линейная мощность — 40 Вт/м, общая номинальная мощность — 400 Вт.
Кабель устанавливается внутри бетонной конструкции до заливки и подключается к сети 220–240 В. Отдельный понижающий прогревочный трансформатор для этой секции не требуется. 40КОБ применяется при устройстве фундаментов, ростверков, плит, стен, колонн, лестниц и других монолитных бетонных и железобетонных конструкций.
Готовая секция для подключения к 220–240 В

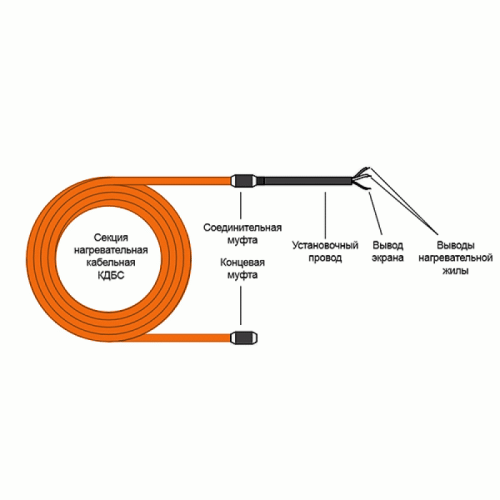

40КОБ представляет собой готовое изделие фиксированной длины. Секция состоит из нагревательного двухжильного кабеля, концевой муфты, соединительной муфты и установочного провода длиной 2 м.
Основное преимущество такой конструкции по сравнению с традиционным прогревом проводом ПНСВ — возможность организовать систему из готовых секций, рассчитанных на питание от сети 220–240 В. При использовании нескольких секций их мощности суммируются, поэтому электрическую нагрузку и защитную аппаратуру необходимо рассчитывать заранее.
Мощность 40КОБ длиной 10 метров
Расчёт мощности этой секции простой:
10 м × 40 Вт/м = 400 Вт
Номинальная мощность нагревательной секции 40КОБ длиной 10 м составляет 400 Вт.
Например, если для предварительного расчёта прогрева принять удельную мощность 1 кВт на 1 м³ бетона, одна секция 10 м мощностью 400 Вт соответствует 40% от этой расчётной мощности. Для 1 м³ в таком примере потребовалось бы суммарно 25 м кабеля мощностью 1000 Вт.
Это только пример предварительного расчёта. Фактическое количество кабеля зависит от температуры наружного воздуха, геометрии и толщины конструкции, теплоизоляции опалубки, теплопотерь и требуемого режима прогрева.
Монтаж кабеля 40КОБ в бетон
Нагревательную секцию раскладывают змейкой и фиксируют на арматурном каркасе до заливки бетонной смеси. Это один непрерывный нагревательный кабель без ответвлений: соседние участки змейки не должны пересекаться или располагаться слишком близко друг к другу.
При монтаже необходимо соблюдать расстояние между соседними нитками нагревательного кабеля не менее 70 мм и минимальный радиус однократного изгиба 35 мм. До и после укладки производитель предусматривает проверку сопротивления нагревательных жил и сопротивления изоляции.
Секцию нельзя включать в смотанном состоянии. Нагревательный кабель после заливки работает внутри бетонной конструкции и остаётся в ней после завершения прогрева.
Что важно учесть при подключении
Питание секции — 220–240 В, 50 Гц. Подключение выполняется с защитным заземлением и предусмотренной электрической защитой. Производитель требует подключение через УЗО с номинальным током срабатывания не более 30 мА.
Минимальная допустимая температура монтажа составляет −30 °C, максимальная рабочая температура кабеля — +70 °C, степень пылевлагозащиты — IP67.
Для больших объёмов бетона можно использовать несколько секций 40КОБ различной длины. Другие варианты представлены в разделе греющий кабель для прогрева бетона.
